ما هي طريقة تكييف الإشارة لحساس مستوى الزيت؟

باعتباري موردًا لأجهزة استشعار مستوى الزيت، غالبًا ما يتم سؤالي عن طرق تكييف الإشارة لهذه المستشعرات. إنه موضوع بالغ الأهمية لأن تكييف الإشارة المناسب يمكن أن يعزز بشكل كبير دقة وموثوقية قياسات مستوى الزيت. في منشور المدونة هذا، سأشارك بعض الأفكار حول طرق تكييف الإشارة لأجهزة استشعار مستوى الزيت.

لماذا يهم تكييف الإشارة

أولاً، دعونا نفهم سبب أهمية تكييف الإشارة. عادةً ما تولد مستشعرات مستوى الزيت إشارات تناظرية، والتي يمكن أن تتأثر بعوامل مختلفة مثل الضوضاء والتداخل وعدم تطابق المعاوقة. يمكن أن تؤدي هذه المشكلات إلى قراءات غير دقيقة، وهو أمر مرفوض للغاية، خاصة في التطبيقات التي تكون فيها المراقبة الدقيقة لمستوى الزيت أمرًا بالغ الأهمية، كما هو الحال في الآلات الصناعية أو محركات السيارات.

يساعد تكييف الإشارة على تصحيح هذه المشكلات. فهو يعمل على تضخيم الإشارات الضعيفة، وتصفية الضوضاء غير المرغوب فيها، وتحويل الإشارة إلى تنسيق أكثر ملاءمة لمزيد من المعالجة أو العرض. باختصار، فهو يضمن أن البيانات التي نتلقاها من مستشعر مستوى الزيت دقيقة وموثوقة قدر الإمكان.

طرق تكييف الإشارة المشتركة

التضخيم

أحد أبسط طرق تكييف الإشارة هو التضخيم. قد تنتج أجهزة استشعار مستوى الزيت إشارات كهربائية ضعيفة للغاية، ويجب تعزيزها إلى مستوى يمكن معالجته بسهولة بواسطة أنظمة التحكم أو أجهزة المراقبة. على سبيل المثال، قد ينتج مستشعر مستوى الزيت المعتمد على مقياس الضغط إشارة جهد منخفضة المستوى لا تتجاوز بضعة ميلي فولت. باستخدام مكبر للصوت، يمكننا زيادة هذه الإشارة إلى نطاق أكثر قابلية للاستخدام، مثل 0 - 10 فولت أو 4 - 20 مللي أمبير.

تتوفر أنواع مختلفة من مكبرات الصوت، ويعتمد الاختيار على خصائص إخراج المستشعر والمتطلبات المحددة للتطبيق. يتم استخدام مكبرات الصوت التشغيلية (op - amps) بشكل شائع لأنها غير مكلفة نسبيًا وسهلة الاستخدام ويمكن أن توفر أداء تضخيم جيد.

تصفية

تعتبر الضوضاء عدوًا رئيسيًا عندما يتعلق الأمر بالقياس الدقيق للإشارة. يمكن أن تأتي الضوضاء الكهربائية من مصادر مختلفة، مثل المعدات الكهربائية القريبة أو خطوط الكهرباء أو حتى المستشعر نفسه. تساعد التصفية على إزالة هذه الضوضاء غير المرغوب فيها من إشارة المستشعر.

غالبًا ما تستخدم مرشحات التمرير المنخفض في تكييف إشارة مستشعر مستوى الزيت. تسمح هذه المرشحات بمرور الإشارات ذات التردد المنخفض (معلومات مستوى الزيت الفعلي) أثناء حجب الضوضاء عالية التردد. على سبيل المثال، يتغير مستوى الزيت ببطء نسبيًا، لذا يمكننا تصميم مرشح تمرير منخفض يقطع الترددات الأعلى من قيمة معينة، على سبيل المثال 1 هرتز. بهذه الطريقة، تتم إزالة التقلبات الكهربائية السريعة التي لا تمثل تغيرات فعلية في مستوى الزيت.

الخطية

قد تحتوي بعض أجهزة استشعار مستوى الزيت على خاصية إخراج غير خطية. أي أن العلاقة بين مستوى الزيت وإشارة خرج المستشعر ليست خطًا مستقيمًا. على سبيل المثال، قد يكون لمستشعر مستوى الزيت السعوي تغير غير خطي في السعة بالنسبة لمستوى الزيت.

الخطية هي عملية تحويل هذا الناتج غير الخطي إلى مخرج خطي. وهذا أمر مهم لأن معظم أنظمة التحكم وأجهزة المراقبة تتوقع وجود علاقة خطية بين الإدخال (إشارة الاستشعار) والإخراج (مستوى الزيت المعروض). هناك عدة طرق لتحقيق الخطية، مثل استخدام جداول البحث، أو تقريب متعدد الحدود، أو دوائر الخطية المخصصة.

عزل

في بعض التطبيقات، من الضروري عزل إشارة المستشعر عن بقية النظام. وهذا مهم بشكل خاص عندما تكون هناك اختلافات محتملة في الإمكانات الكهربائية بين المستشعر ونظام التحكم، أو عندما يكون هناك خطر حدوث تداخل كهربائي. يساعد العزل على منع تلف المستشعر أو نظام التحكم ويحسن أيضًا جودة الإشارة بشكل عام.

تستخدم العوازل الضوئية بشكل شائع لعزل الإشارة. يستخدمون آلية اقتران بصري لنقل الإشارة الكهربائية من جانب إلى آخر دون أي اتصال كهربائي مباشر. بهذه الطريقة، يتم حظر الضوضاء الكهربائية والتداخل بشكل فعال.

منتجاتنا الخاصة بمستشعر مستوى الزيت وتكييف الإشارة

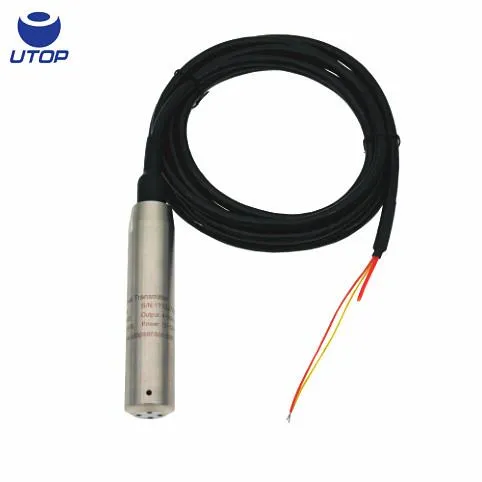

نقدم في شركتنا مجموعة من أجهزة استشعار مستوى الزيت عالية الجودة، ونولي اهتمامًا كبيرًا لتكييف الإشارة. على سبيل المثال، لدينامستشعر مستوى مودبوسيأتي مع دوائر تكييف الإشارة المدمجة. تم تصميم هذه الدوائر لتضخيم إشارة المستشعر، وتصفية الضوضاء، وجعل الإخراج خطيًا، مما يضمن اتصالًا دقيقًا وموثوقًا عبر بروتوكول MODBUS.

ملكنامستشعر مستوى مقاومة التآكلهو خيار رائع آخر. في البيئات القاسية حيث يشكل التآكل مصدر قلق، يعد تكييف الإشارة أمرًا ضروريًا للحفاظ على أداء المستشعر بمرور الوقت. تم تصميم المستشعر لمقاومة المواد المسببة للتآكل، ويساعد تكييف الإشارة على ضمان بقاء بيانات القياس دقيقة حتى في هذه الظروف الصعبة.

لدينا أيضاجهاز إرسال مستوى الماءوالتي يمكن استخدامها أيضًا في تطبيقات قياس مستوى الزيت في بعض الحالات. ويتميز بتقنيات تكييف الإشارة المتقدمة لتوفير قياسات مستوى مستقرة ودقيقة.

اتصل بنا لتلبية احتياجاتك من مستشعر مستوى الزيت

إذا كنت في السوق لشراء أجهزة استشعار لمستوى الزيت عالية الجودة وترغب في معرفة المزيد حول طرق تكييف الإشارة لدينا، فنحن نحب أن نسمع منك. سواء كنت مهندسًا يعمل في مشروع صناعي، أو ميكانيكيًا في متجر سيارات، أو شخصًا مسؤولاً عن منشأة تخزين، فلدينا حل مستشعر مستوى الزيت المناسب لك. اتصل بنا لبدء محادثة حول متطلباتك المحددة، ودعنا نعمل معًا للعثور على أفضل إعداد لأجهزة الاستشعار وتكييف الإشارة لتطبيقك.

مراجع

• دوبيلين، إي أو (2004). أنظمة القياس: التطبيق والتصميم. ماكجرو - هيل.
• فرادين، J. (2016). دليل أجهزة الاستشعار الحديثة: الفيزياء والتصاميم والتطبيقات. سبرينغر.
